點擊次數：45 更新時間：2024-11-16
母線導電鋁排母線1070鋁排價格.鋁母線、鋁管母線母線排是電力配電設備上面的導電材料，材質有鋁和銅幾種，其實就相當于常見的電線。鋁母線排是外面刷有表示相序的顏色油漆或者是套上相應顏色的套管起到保護作用，更容易辨識。
鋁母線排使用的領域是非常廣泛的，現在很多的城市中的電線都是鋁芯的，在輸送電力方面是非常的快捷的。鋁材質本身具有很好的導電性，導電速度快，能夠減少電量在傳輸過程中的浪費，因而是電力部門的首選。此外，它的主要作用是在室內變壓器到配電柜，再到電源總閘連接到各分閘的工具。電力配電系統也是遵循著節能環保的理念來運作的，那么要購買這種好品質的導電材料的話，專業生產各種母線排使用材料都是最佳的，消費者可以放心的購買。
鋁母線排，導電效果極佳的材料，有需要的朋友們可以到上面的專業廠家去咨詢。
當前位置： 網站首頁 > 產品中心 > 銅線銅棒銅排

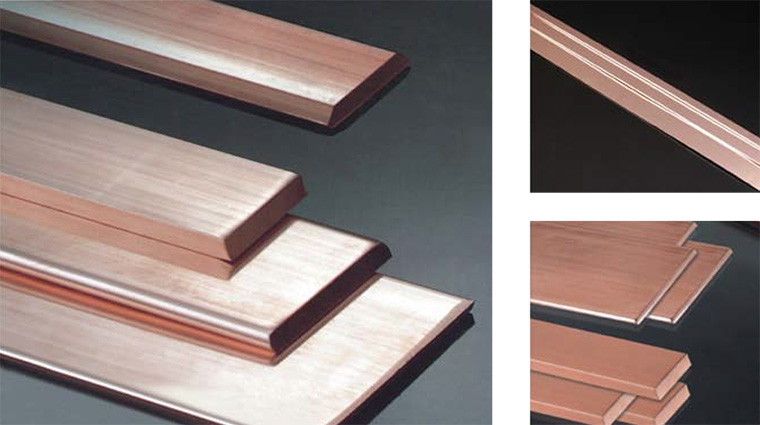

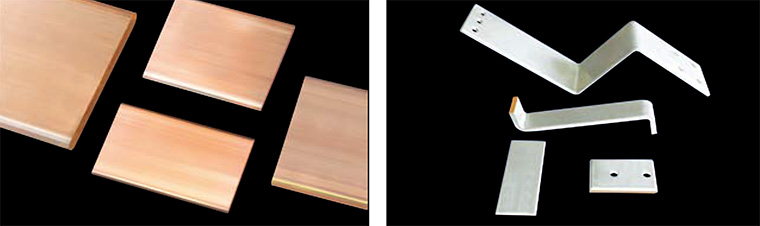

銅母排 銅排 銅母線排
文章出處：宏麻銅業 人氣：628 發表時間：2022-03-16 14:45:00
性能參數：
<一>常規母線排的截面形狀，分三種：圓角，圓邊，全圓邊，如下圖所示：
<二>母線的載面積
圓角母線的載面積s按一下計算：
S=a*b-0.858r2m㎡
圓邊母線的載面積s按以下計算：
S=a*b-0.0684a2m㎡
全圓邊母線的載面積s按以下計算：
S=a*b-0.214a2m㎡
<三>銅母線排的物理性能
型號/參數/單位
20℃直流電阻率Ω
m㎡/m
導電率
%IACS
電導率
S/M
電阻溫度系數
℃-1
膨脹系數
℃-1
抗拉強度
n/m㎡
伸長率
%
布氏硬度
HB
密度
g/cm3
TMR（軟芯）
≤0.017
241
≥100% ≥57 0.00393 0.000017 ≥206 ≥35 —— 8.89
TMY（硬芯）
≤0.017
77
≥97% ≥56.3 0.00381 0.000017 —— —— ≥65 8.89
<四>銅母線排的載流量
載流量是指：在規定條件下，導體能夠連續承載而不致使其穩定溫度超過規定值的最大電流載流量與導體的布置方式，環境溫度，絕緣材料有關。通常規定的常溫環境溫度為θa=25℃，穩定溫度（溫升溫度），最高溫度為θn=70℃
單片銅母排載流量表（θn=70℃）
母線尺寸寬*厚/mm 交流A 直流A
25℃ 30℃ 35℃ 40℃ 25℃ 30℃ 35℃ 40℃
15*3 210 197 185 170 210 197 185 170
20*3 275 258 242 223 275 258 242 223
25*3 340 320 299 276 340 320 299 276
30*4 475 446 418 385 475 446 418 385
40*4 625 587 550 506 625 587 550 506
40*5 700 659 615 567 705 664 620 571
50*5 860 809 756 697 870 818 765 705
50*6.3 955 898 840 774 960 902 845 778
63*6.3 1125 1056 990 912 1145 1079 1010 928
80*6.3 1480 1390 1300 1200 1510 1420 1330 1225
100*6.3 1810 1700 1590 1470 1875 1760 1650 1520
63*8 1320 1240 1160 1070 1345 1265 1185 1090
80*8 1690 1590 1490 1370 1755 1650 1545 1420
100*8 2080 1955 1830 1685 2180 2050 1920 1770
12*8 2400 2255 2110 1945 2600 2445 2290 2105
63*10 1475 1388 1300 1195 1525 1432 1340 1235
80*10 1900 1786 1670 1540 1990 1870 1750 1610
100*10 2310 2170 2030 1870 2470 2320 2175 2000
125*10 2650 2490 2330 2150 1950 2770 2595 2390
150*10 2970 2810 2650 2470 3230 3050 2875 2670
2片或3片銅母排拼接載流量表（θn=70℃ θa=25℃）
母線尺寸寬*厚/mm 交流A 直流A
2片 3片 2片 3片
40*4
1090
40*5
1250
50*5
1525
50*6.3
1700
63*6.3 1740 2240 1990 2495
80*6.3 2110 2720 2630 3220
100*6.3 2470 3170 3245 3940
63*8 2160 2790 2485 3020
80*8 2620 3370 3095 3850
100*8 3060 3930 3810 4690
125*8 3400 4340 4400 5600
63*10 2560 3300 2725 3530
80*10 3100 3990 3510 4450
100*10 3610 4650 4325 5385
125*10 4100 5200 5000 6250
母線排系列 Busbar Series當前位置： 網站首頁 > 產品中心 > 銅線銅棒銅排
